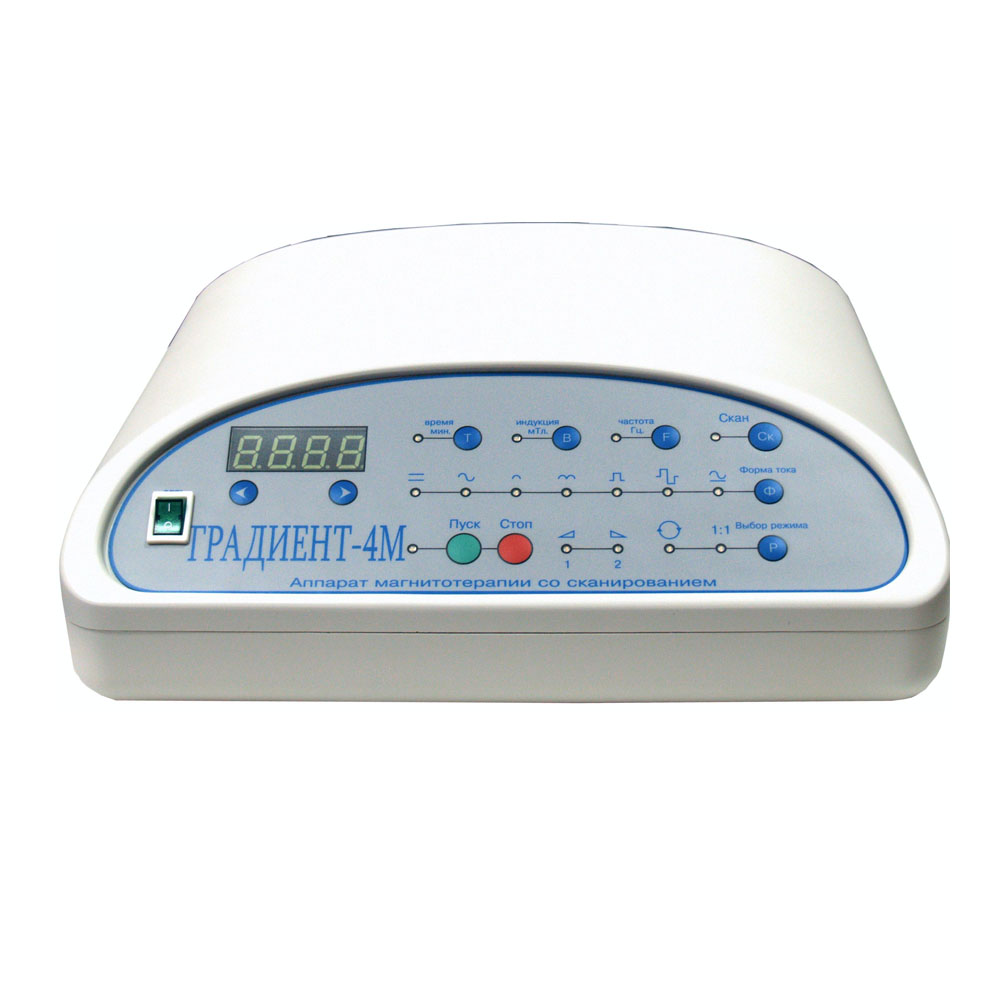

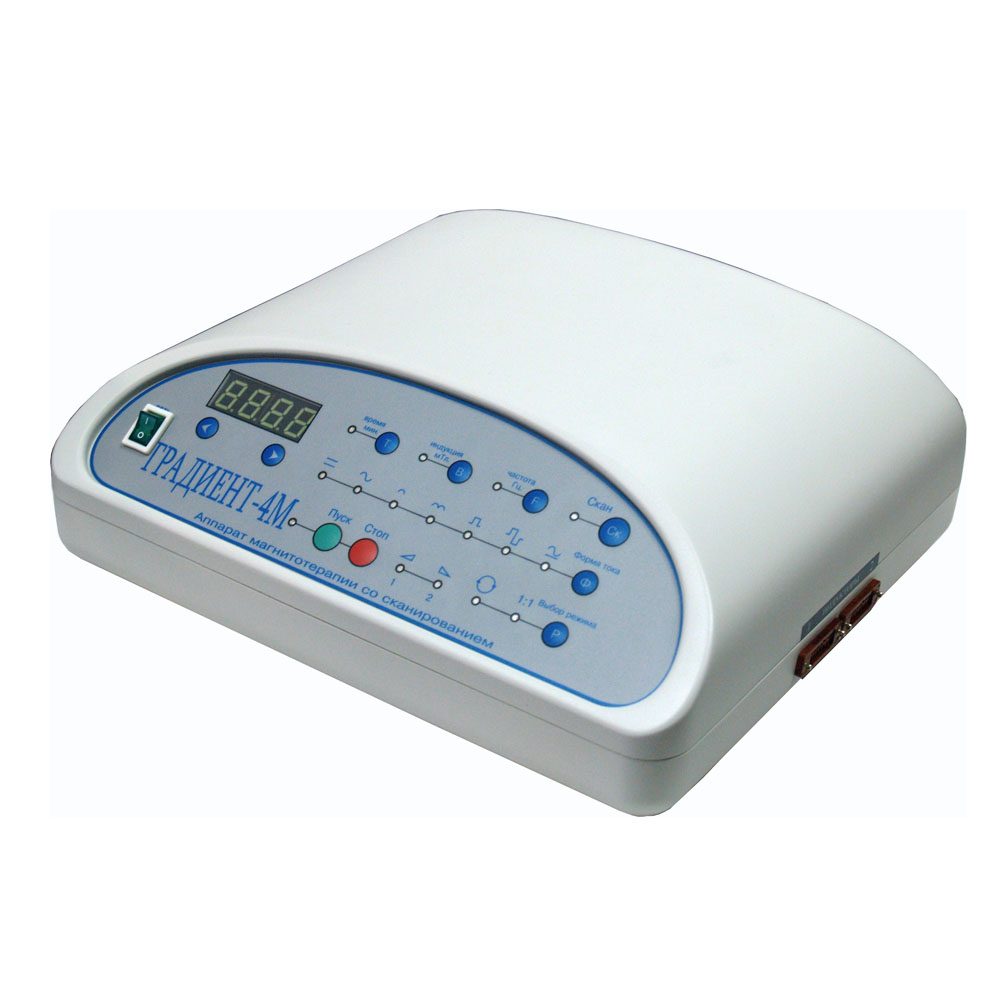

«ГРАДИЕНТ-4M» — АППАРАТ МАГНИТОТЕРАПЕВТИЧЕСКИЙ



Аппарат магнитотерапевтический низкочастотный программируемый с режимом сканирования «Градиент-4M» является модернизацией аппарата «Градиент-1» и предназначен для локального лечебного воздействия низкочастотным магнитным полем (МП) в широком диапазоне частот с возможностью использования сканирующего режима.

Получить КП

Гарантия от 12 месяцев

Лизинг/рассрочка

Доставка по всей России

Монтаж и ввод в эксплуатацию

Обучение персонала







Описание

Аппарат магнитотерапевтический низкочастотный программируемый с режимом сканирования «Градиент-4М» удостоен золотой медали и диплома Нижегородской международной ярмарки в 2004 г., золотой медали и диплома на Московском Международном Салоне инноваций и инвестиций в 2006 г., золотой медали и специального приза жюри на Международном Салоне изобретений в Женеве в 2009 г, золотой медали на Х Московском Международном Салоне инноваций и инвестиций 2010г и золотой медали на 63-ей Международной выставке «Идеи — Изобретения — Новые Продукты» IENA-2011 г. Нюрнберг.



ОКП/ОКПД2: 26.60.13.190

КТРУ 26.60.13.190-00000075

Вид медицинского изделия в соответствии с номенклатурной классификацией медицинских изделий, утверждаемой Министерством здравоохранения Российской Федерации: 285040



Характеристики

Технические характеристики

Аппарат предназначен для воздействия электромагнитным полем на ткани организма для: 1) лечения скелетно-мышечных нарушений; 2) облегчения боли (скелетно-мышечного, постоперационного характера); и/или 3) ускорения заживления ран/травм мягких и твердых тканей без выработки терапевтического глубокого тепла.



Класс потенциального риска применения -2а.

Габаритные размеры, масса и основные параметры аппарата соответствуют таблицам 1-3.

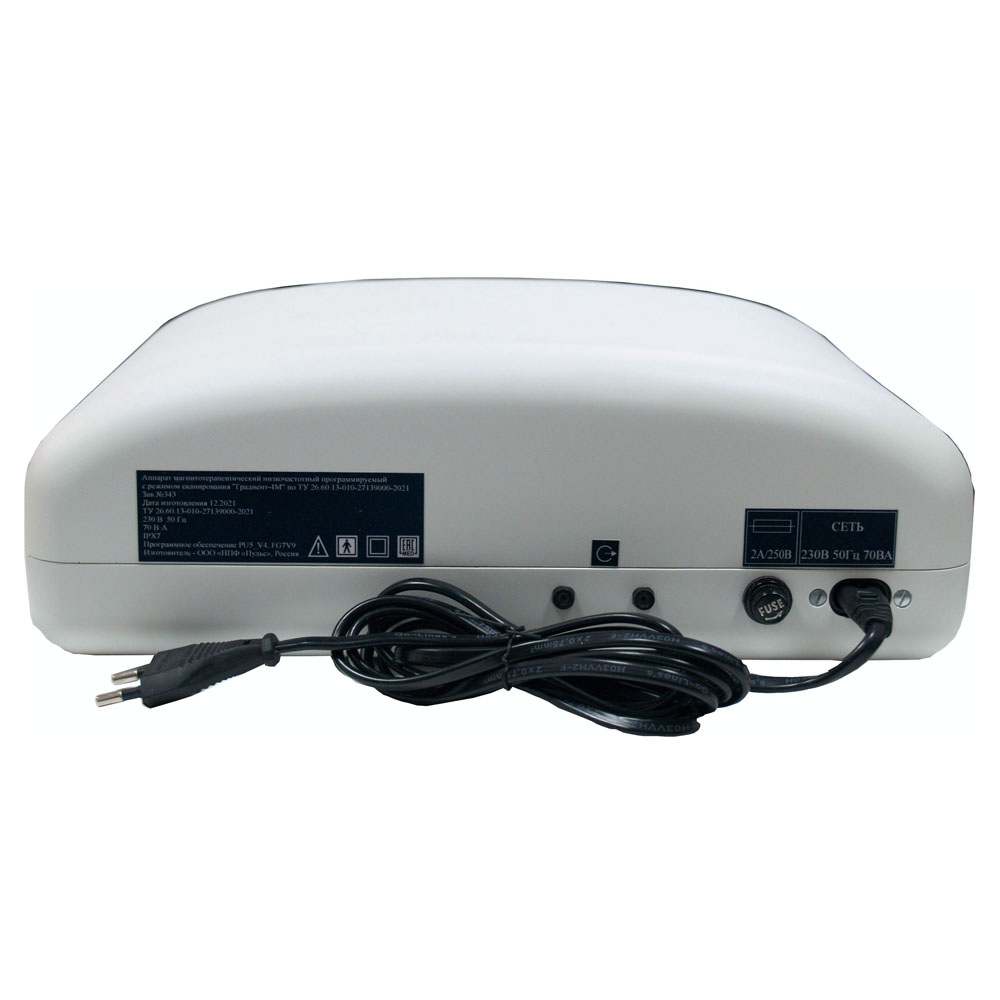

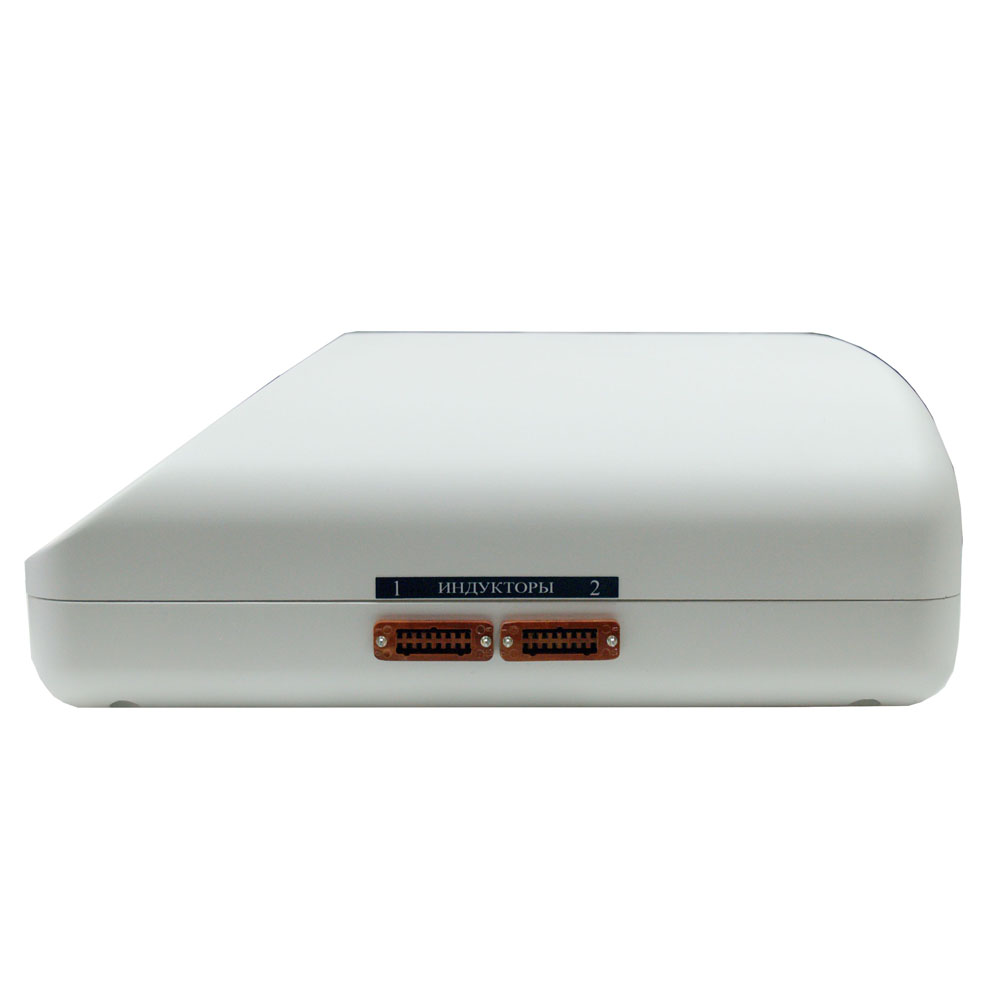

Таблица 1-Электронный блок



Параметр Значение
Габаритные размеры (ДхШхВ), мм 323х293х100 ±15%
Масса, кг 1.8±0,2
Мощность, потребляемая при номинальном напряжении питания (230 В), не более ВА 70
Наличие дисплея +
Длина сетевого кабеля (кабеля подключения), м  1,75 ±0,25



Таблица 2-Индукторы



Параметр Значение

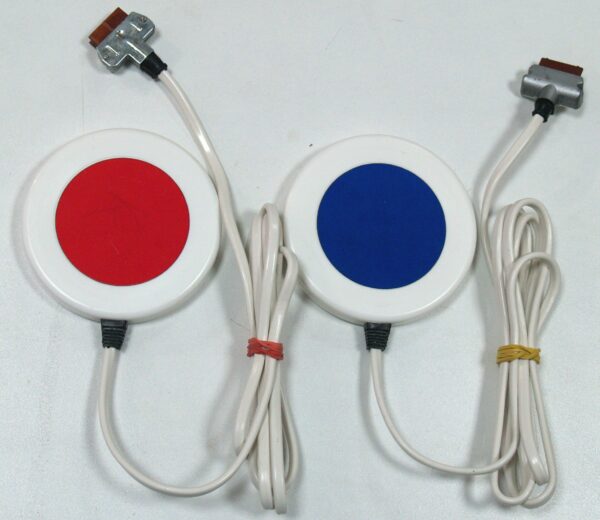

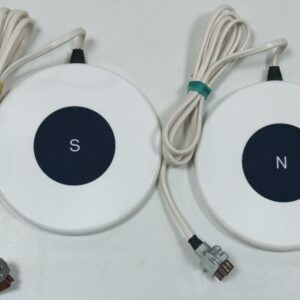

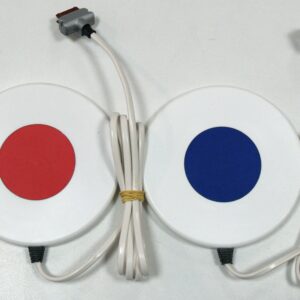

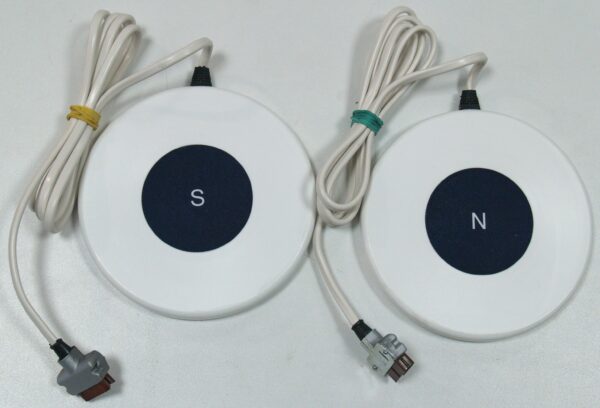

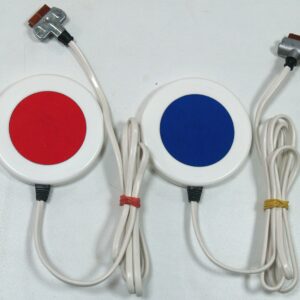

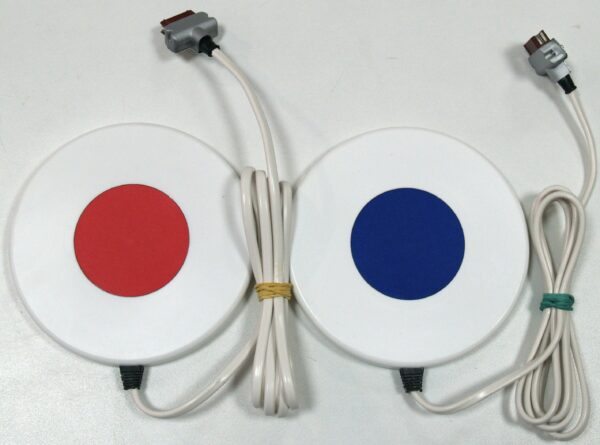

Индуктор №1 (соленоид) Индуктор №2

(соленоид)

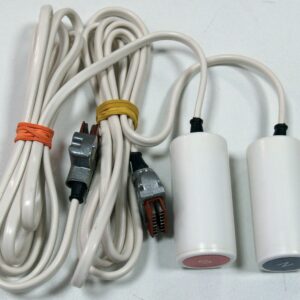

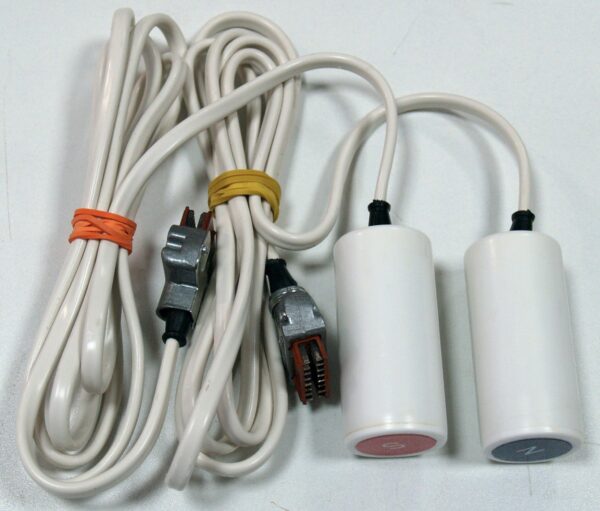

Индуктор №3

(соленоид)

Габаритные размеры (высота/диаметр),мм 12±2/130±2 12±2/90±2
Габаритные размеры (длина/диаметр),мм 55±7/27±2
Масса, кг 0,375±0,1 0,210±0,05 0,115±0,05



Таблица 3-Предохранитель



Параметр Значение
Предохранитель ВПБ6 Номинальный ток – 2,0 А,

Номинальное напряжение 250 В,

Тип — плавкий

Диаметр/длина предохранителя, мм 5/20
Скорость срабатывания предохранителя, мс 20-300





Аппарат обеспечивает проведение процедур с предварительной установкой параметров физических факторов, диапазон и дискретность которых приведены в таблице 4.



Таблица 4-Параметры



Наименование

параметра



Поддиапазон

Дискретность

Или дискретное

значение

Относительное отклонение,

не более,  %

Магнитная индукция  (В),   мТл



0,3 – 2 0,3; 0,5; 0,7; 1; 1,5; 2 ± 30
2 – 10 1
10 — 50 5
Частота магнитного

поля  (F),         Гц

 0,01 – 0,2 0,01; 0,03; 0,05; 0,09; 0,1; 0,15; 0,2

± 5



0,2 – 2 0,1
2 – 100 1
100 – 150 2
Модуляция «1:1» или «– » (нет)
Длительность импульсов в режиме модуляция 1:1 (τи ),   с

1



± 5

Длительность паузы между импульсами в режиме модуляция 1:1    (τп),                 с





1



± 5

Продолжительность процедуры  (Т),       мин 1 – 10 1 ± 2
10 – 95 5



Комплект поставки аппарата включает в себя:

Позиция Количество, шт
1. Блок электронный 1
2.Индуктор №1 (соленоид) 2
3.Индуктор №2 (соленоид) 2
4.Индуктор №3 (соленоид) 2
5.Руководство по эксплуатации 1
Принадлежности
1.Предохранитель 3







Клиническое применение

  • Заболевания нервной системы: дегенеративно-истрофические заболевания позвоночника (остеохондроз) с корешковым и рефлекторным синдромом.
  • Заболевания опорно-двигательного аппарата: переломы костей конечностей, деформирующий остеоартроз.Заболевания ЛОР органов: вазомоторный ринит, хронический риносинуит, отит, ларингит, фарингит, тонзиллит.
  • Стоматологические заболевания: острые и хронические сиалоадениты, остеомиелиты и переломы челюсти, травмы мягких тканей, альвеалгии, дентальные плексалгии, афтозные и язвенные стоматиты. Состояние после аллопластики ВНЧС, хейло- и уранопластики, после вскрытия флегмоны челюстно-лицевой области.
  • Заболевания глаз: отечный экзофтальм (ранние стадии), оптохиазмальный арахноидит, блефариты, кератиты различной этиологии, раны роговицы и склеры, послеоперационные осложнения, гифема, гемофтальм, кровоизлияния в оболочки глаза, иридоциклиты, увеиты, дистрофические — поражения сетчатки, частичная атрофия зрительного нерва, тромбоз центральной вены сетчатки и ее ветвей, атеросклеротическая хориоретинальная дистрофия, эндокринная офтальмопатия.
  • Заболевания сосудов конечностей: состояние после операций, связанных с варикозным расширением вен нижних конечностей. Посттромбическая болезнь, трофические язвы, острые, подострые тромбофлебиты.
  • Хронические воспалительные заболевания внутренних органов (легких, желудка, печени, двенадцатиперстной кишки, почек, половых органов).
  • Проктологические и гинекологические заболевания воспалительного характера.

Принцип действия

Принцип действия аппарата основан на формировании низкочастотного магнитного поля различной формы, оказывающего локальное дозированное физиотерапевтическое воздействие на пациента. Аппарат представляет собой генератор низкочастотного магнитного поля. Магнитное поле формируется в рабочей зоне электромагнитами специальной конструкции – магнитоиндукторами. Аппарат обеспечивает следующие режимы работы магнитоиндукторов:

  • непрерывная и импульсная генерация тока различной формы от внутреннего генератора;
  • семь форм сигнала с частотой от 0,01 до 150 Гц ;
  • сканирующий режим с изменением частоты от 1 до 150 Гц со скоростью 1 Гц/сек.

Пространственная неоднородность магнитных полей способствует восстановлению кровообращения, микроциркуляции крови и лимфы в тканях, улучшает реологические свойства крови, оказывает анальгезирующее, противовоспалительное и релаксическое действие, ускоряет регенерацию поврежденных тканей.

Сканирующий режим позволяет определить резонансную частоту, на которую субъективно реагирует пациент, и на этой оптимальной частоте проводится лечение. Сканирующий режим также исключает возможность адаптации организма к внешнему воздействию.

В разработке аппарата «Градиент-4М» внедрены:

  • патент на промышленный образец №59951 (правообладатель ООО «НПФ «Пульс», авторы: Сариев Э.О., Ткаченко Г.А. и Половинкин П.А.) с приоритетом от 11 августа 2004г.,
  • программное обеспечение, защищенное авторскими свидетельствами № 2009612242 и № 2009612241 (правообладатель ООО «НПФ» Пульс», автор Половинкин П.А. с приоритетом от 30 апреля 2009г.),
  • изобретение, позволяющее сконцентрировать магнитное поле в рабочей зоне, что значительно увеличивает градиент поля, эффективность лечения и исключает излучение магнитных полей вокруг индукторов. Патент № 1711917 (патентообладатель ВНИИ «Градиент», авторы: Сариев Э.О., Романов Е.И., Чижмак С.Ю., Ягодзинская В.В.)
  • патент на полезную модель №98925 аппарат для низкочастотной магнитотерапии (правообладатель ООО «НПФ «Пульс», авторы: Половинкин П.А., Сариев Э.О., Ткаченко Г.А.) с приоритетом от 04 мая 2010г.

Режимы работы

Аппарат состоит из электронного блока, трех пар сменных магнитоиндукторов различного диаметра, а также возможность заказать дополнительно ректальный и вагинальный индуктор с постоянными магнитами.

Магнитоиндукторы различаются размерами рабочих поверхностей, величиной магнитной индукции и приспособлены для лечения болезней различного профиля:

  • магнитоиндуктор № 1 — для лечения заболеваний нервной системы и опорно-двигательного аппарата и внутренних органов;
  • магнитоиндуктор № 2 — в стоматологии и оториноларингологии;
  • магнитоиндуктор № 3 — для лечения заболеваний глаз;
  • магнитоиндуктор № 6 (ректальный) с диаметром 18 мм — для лечения проктологических заболеваний;
  • магнитоиндуктор № 7 (вагинальный) с диаметром 28 мм — для лечения гинекологических заболеваний.

Индукторы №№ 1, 2 и 3 могут включаться как попарно, так и по одному. На аппарате можно проводить лечение двух пациентов одновременно с одинаковыми назначениями с использованием одного индуктора для каждого пациента. Одновременное включение индукторов с разными номерами запрещено.

Внутриполостные индукторы № 6 и №7 обладают постоянным МП сложной формы и могут использоваться с одновременным воздействием индукторов № 1. В результате происходит сочетанное воздействие постоянного и переменного магнитных полей, создающее вибрацию внутриполостных индукторов.

Аппарат обеспечивает следующие режимы работы магнитоиндукторов:

  1. Непрерывная и импульсная генерация тока различной формы от внутреннего генератора.
  2. Семь форм сигнала:
    — постоянная;
    — синусоидальная;
    — выпрямленная однополупериодная;
    — выпрямленная двухполупериодная;
    — импульсная;
    — импульсная однополярная;
    — синусоидальная с постоянной составляющей.
  3. Сканирующий режим с изменением частоты от 1 до 150 Гц со скоростью 1 Гц/сек.
